Übung 2 - Blender API & Visual Studio Code

Visual Studio Code

• Installiert zunächst Visual Studio Code.
• Installiert Python 3.7
• Download für Windows hier
  • Bei der Option, ob Python zum PATH hinzugefügt werden soll, wählt JA - Neustart evtl. erforderlich
• Mit Linux (Ubuntu basierte Distributionen) im Terminal mit sudo apt-get install python3.7
• öffnet VS Code und installiert die beiden Extensions Python von Microsoft und Blender Development von Jacques Lucke.

• Öffnet nun ein Terminal in VS Code (Teminal → New Terminal)
• Installiert das fake-bpy-module mit pip install fake-bpy-module-2.90 (bzw aktuelle Blender Version). Dieses ermöglicht uns Autovervollständigung etc. für die Blender API.
• Wenn ihr nun mi VS Code eine Datei als .py abspeichert und bpy importiert, sollte es keine Fehlermeldungen geben und Autovervollständigung sollte funktionieren.
  • Unten links in VS Code kann (bei offener .py Datei) der Python Interpreter selektiert werden. Wählt hier eure Python 3.7 Version.

Das Blender-Python-Modul bpy

Wie in anderen Programmiersprachen auch, lassen sich in Python Bibliotheken anlegen, die abrufbare Funktionalität in vordefinierten Klassen und Methoden (Funktionen) bereit halten. Diese heißen in Python Module. Um in Python-Skripten für Blender auf die von Blender vorgehaltene Funktionalität zugreifen zu können, steht in Blender-Python-Skripten das Modul bpy (Abk. f. Blender Python) zur Verfügung.

In Blender-Skripten muss dieses Modul wie jedes andere Modul auch zunächst mit einer import-Anweisung eingebunden werden:

import bpy

# Rest des Skripts...

Wird die in Blender eingebaute interaktive Python-Konsole verwendet, ist dies automatisch schon geschehen, d.h. es kann direkt auf alles, was bpy bietet, zugegriffen werden.

Aufteilung

Das Modul bpy bietet die gesamte skript-bare Blender-Funktionalität in acht “Unterebenen” an.

• Gebt auf der Blender-Python-Console nur bpy. ein und drückt dann Strg-Leertaste, bzw. den Button “Autocomplete”
• Es werden die acht möglichen “Unterebenen” angezeigt.

Von diesen acht Gruppen unterhalb von bpy sollen hier die folgenden drei näher betrachtet werden:

• bpy.ops
• bpy.context
• bpy.data
• bpy.types

Die wichtigsten “Untermodule” von bpy

bpy.context

Klassen und Methoden unterhalb von bpy.context erlauben den Zugriff auf den aktuellen Kontext, in dem sich der Benutzer befindet wie z.B. Szene, Modus, Selektierte Objekte, Faces, Kanten u. Vertices.

---

bpy.data

bpy.data ermöglicht den Zugriff auf die interne Datenstruktur der gerade in Blender geöffneten Datei. Letztendlich wird hier das “.blend”-Datenformat abgebildet. Auf alles, was in einer .blend-Datei enthalten ist, kann mit bpy.data Zugegriffen werden. Einen Überblick darüber, was das ist, liefert die Blender File Ansicht des Outliners. Python-Kommandos aus den Tool-Tips, die über Benutzerschnitsstellenelemente von Blender Zugriff auf Daten der Szene ermöglichen, sind meistens über bpy.data.

Ein typischer Anwendungsfall ist zum Beispiel der Zugriff auf Materialien. Dieser erfolgt mit

bpy.data.materials["materialname"]

Oft sind Daten über verschiedene Pfade abrufbar. So sind zum Beispiel die Kameradaten hier entweder über den Aufruf der Liste mit allen Kameradaten der Blender-Datei möglich 1

bpy.data.cameras["My_Cam_Data"]

oder über die Collection, welche das Kameraobjekt My_Cam_Object und die ihm zugewiesenen Kameradaten beinhaltet 2

bpy.data.collections["Collection"].objects["My_Cam_Object"].data

Zu beachten ist hier, dass My_Cam_Object nicht dasselbe ist wie My_Cam_Data. Ersteres ist das generische Blender-Objekt - z.b. mit dessen Transformation. Letzteres sind die ihm zugewiesenen Kameradaten - z.b. mit Brennweite und Tiefenunschärfe.

---

bpy.ops

bpy.ops steht für “Operatoren”. Hierunter verbergen sich die Kommandos, die über Tastenkombinationen oder Menüeinträge eingegeben werden können. Die Kommandos, die im Arbeitsbereich des Info-Editors angezeigt werden, stammen meistens aus bpy.ops.

Zu beachten ist hierbei, dass mach jedem Aufruf eines Operator ein Szenenupdate gemacht wird. In Performancerelevanten Code sollten diese daher sparsam verwendet werden. So kann beispielsweise ein Objekt entweder über den Transform-Operator verschoben,

bpy.ops.transform.translate(value=(1,0,0))

oder dessen Position im Raum direkt angesprochen werden:

bpy.context.object.location.x += 1

#bzw nach import von mathutils mit
bpy.context.object.location += mathutils.Vector((1,0,0))

bpy.types

Dieses Modul enthält Blenders interne Datentypen wie z.b. Objekte, Materialien, Nodes etc. Es kann z.B. für Type Hinting eingesetzt werden.

my_material: bpy.types.Material = bpy.data.materials.new("My Material")

Andere mitgelieferte Module

Neben bpy werden auch noch andere Python-Module mit Blender mitgeliefert. Die für uns hier Wichtigen sind Folgende:

mathutils

Hier sind u.a. wichtige Typen für das Scripting in Blender und deren Methoden enthalten (Color, Euler, Matrix, Quaternion, Vector)

---

bmesh

Gibt Zugriff auf Blenders interne Mesh-Editing API.

---

gpu

Ermöglicht u.a. das Zeichnen von selbstdefinierten Shadern im Viewport.

Aufgabe - Burgturm Generator

Nun wollen wir die verschiedenen bpy Module einsetzen, um einen Burgturm bestehend aus einem Cylinder und einem Cone zu generieren

Grundform generieren

• Erstellt dazu eine Klasse Tower mit folgenden Membervariablen:

  • tower_radius
  • tower_height
  • roof_height
  • roof_overhang (bestimmt wie weit das Dach über die Wand hinausragt)

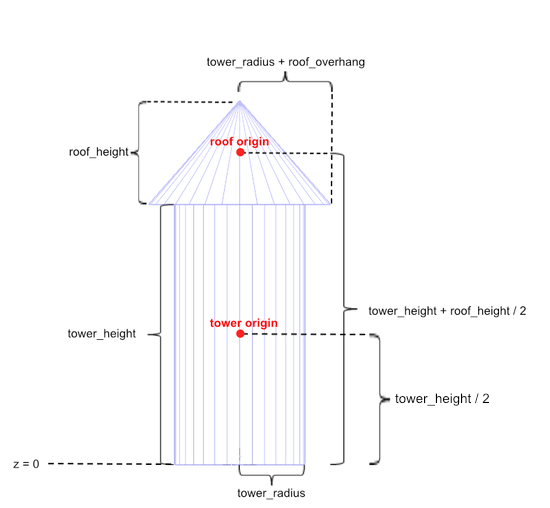

• Nutzt die folgende Grafik, um eine Methode generate_tower zu schreiben, die den Turm in der Szene aufbaut

Materialien zuweisen

Wir wollen nun das data Modul benutzen, um ein Material für die beiden erstellten Objekte zu erstellen.

• Wechselt die 3D-Ansicht zu **Material Preview"

• Erstellt ein neues Material in bpy.data.materials mit der new Funktion und stellt sicher, dass es das Material-Nodesystem benutzt

mat_tower = bpy.data.materials.new("Tower Base Baterial")
mat_tower.use_nodes = True

Wir wollen nun z.B. folgendes Node-Setup generieren, um dem Turm eine Steinziegel-Textur zu verpassen.

• Auf die einzelne Nodes des Materials kann nun über dessen Nodetree de zugegriffen werden.

nodes = mat_tower.node_tree.nodes

# optional mit Type Hinting:
import typing
nodes: typing.List[bpy.types.Nodes] = mat_tower.node_tree.nodes

• Jeder Node hat einen Array von Inputs und Outputs, die die Sockel links und rechts repräsentieren. Der erste Input des Principled BSDF Shaders ist Base Color, daher steuern wir diesen folgendermaßen an:

nodes["Principled BSDF"].inputs[0].default_value = object_color
# object_color ist hier die in Übung 1 bereits erstellte Variable

• Neue Nodes können über “new” Methode der vorher definierten nodes Liste erstellt werden. Die Namen der Shadernodes können (abgesehen von der bpy.types Dokumentation) über die Python-Tooltips im Add Menü des Shadereditors herausgefunden werden.

node_brick: bpy.types.Node = nodes.new("ShaderNodeTexBrick")
node_coords: bpy.types.Node = nodes.new("ShaderNodeTexCoord")

• Um nun die entsprechenden Sockel der Nodes zu verbinden, nutzen wir die links Liste des node_tree des Materials

# Hier beispielhaft zwei verschiedene Arten des Zugriffs auf die beiden verbundenen Nodes.
# Über die vorher zugewiesene Variable, oder über den Namen des Nodes.
mat_tower.node_tree.links.new(node_brick.outputs[0], nodes["Principled BSDF"].inputs[0])

• Erstellt so nun alle benötigten Nodes und Links zwischen ihnen

• Nun weisen wir dem Objekt unser Material zu. Auch hier gibt es mehrere Möglichkeiten.

# dem aktuell selektiertem Objekt
bpy.context.object.data.materials.append(mat_tower)

# oder einem in der Variable tower_base gespeichertem Objekt
tower_base.data.materials.append(mat_tower)

# oder über das data Modul mit dem Objektnamen
bpy.data.objects["Tower Base"].materials.append(mat_tower)

Fenster

Der wohl schwierigste Teil dieser Aufgabe sind die Fenster. Hier werden wir mit Modifiern arbeiten.

• Fügt zunächst der Klasse neue - für die Fenstergenerierung wichtige Variablen hinzu. Gebt den Variablen sinnvolle default Werte

windows_num_circular: int = 5
windows_num_vertical: int = 4
windows_size: float = 1
wall_thickness = 0.5

• Wir wollen folgenden Ablauf generieren:

  1. Mehrere Würfel (windows_num_circular) in Fenstergröße generieren
  2. Würfel kreisfärmig um den Turm herum anordnen
  3. Würfel zu einem einzigen Objekt verbinden
  4. Würfel mit einem Array Modifier vertikal stapeln (windows_num_vertical)
  5. Würfel-display_type auf WIRE setzen, damit die Fenster durchsichtig sind
  6. Turm einen Boolean-Modifier hinzufügen, der die Fensterformen aus dem Mesh “herausschneidet”
  7. Towerbase einen Solidify Modifier hinzufügen, um der Wand eine Dicke zu geben



• Modifier werden Objekten über deren Liste modifiers mit der new Methode hinzugefügt. Dieser übergeben wir einen (beliebigen) namen und den großgeschriebenen Arraytypen.

mod_solid = tower_base.modifiers.new('Wall Thickness','SOLIDIFY')

• Die Python-Tooltips können wider benutzt werden, um die Pfade zu den einzelnen Parameter der Modifier herauszufinden.

mod_solid.thickness = self.wall_thickness
